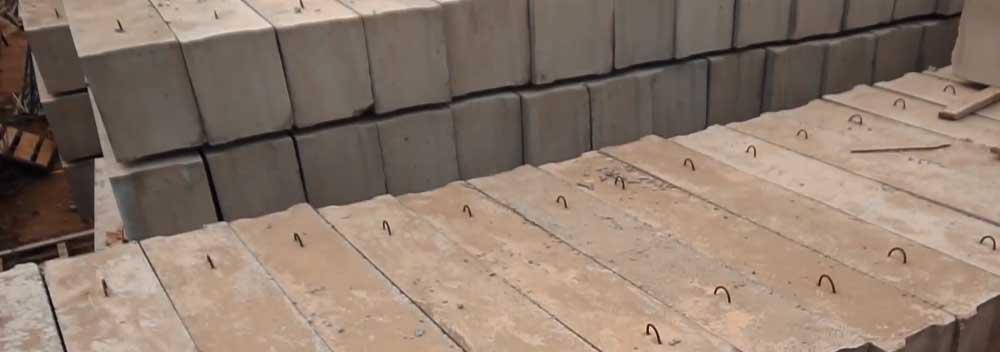

Розміри залізобетонних блоків: види, стандарти та правила вибору

Будівництво будь-якого об’єкта – від невеликого приватного будинку до великого промислового комплексу – починається з підбору надійних матеріалів для фундаменту та стін. Залізобетонні блоки (ЗББ) залишаються лідерами ринку завдяки своїй міцності, довговічності та високій швидкості монтажу. Однак успішність проекту безпосередньо залежить від точного розрахунку параметрів елементів. У цій статті ми детально розберемо, які бувають розміри залізобетонних блоків, як розшифрувати їх маркування та що важливо врахувати при купівлі.

Основні види залізобетонних блоків та їх розміри

У будівельній практиці використовується кілька різновидів блоків, кожен з яких має свою розмірну сітку. Найпопулярнішим типом є блоки ФБС (фундаментні блоки суцільні).

1. Фундаментні блоки суцільні (ФБС) за ГОСТ 13579-78 (ДСТУ Б В.2.6-108:2010)

Блоки ФБС застосовуються для влаштування збірних стрічкових фундаментів, стін підвалів і технічних підвалів. Їх габарити прийнято вимірювати в дециметрах, що відображається в маркуванні.

Стандартна лінійка розмірів ФБС включає:

• Довжина (L): найчастіше зустрічаються три варіанти – 900 мм, 1200 мм і 2400 мм (у маркуванні позначаються як 9, 12 і 24).
• Ширина (B): визначає товщину майбутньої стіни або фундаменту – 300 мм, 400 мм, 500 мм і 600 мм (у маркуванні – 3, 4, 5, 6).
• Висота (H): стандартними вважаються два типи висоти – 300 мм і 600 мм (у маркуванні – 3 і 6).

Приклад розшифровки: блок ФБС 24.4.6 означає: фундаментний блок суцільний довжиною 2380 мм (округлено 24 дм), шириною 400 мм (4 дм) і висотою 580 мм (округлено 6 дм). Невеликий зазор у кілька сантиметрів закладено під монтажні шви.

2. Блоки ФБВ (з вирізом)

Використовуються для прокладки комунікацій під стелею підвалів або всередині фундаментних стін. Їхні розміри повністю ідентичні ФБС, але в конструкції передбачено спеціальний поздовжній виріз для монтажу перемичок або труб.

3. Пустотні блоки (ФБП)

Застосовуються для полегшення ваги конструкції, якщо ґрунти на ділянці не дозволяють використовувати масивні повнотілі елементи. Стандартна довжина таких виробів зазвичай становить 2400 мм, ширина – 400, 500 або 600 мм, а висота – 600 мм.

Таблиця популярних розмірів і ваги ЗБ-блоків

Нижче наведено параметри найпопулярніших у будівництві блоків типу ФБС, виготовлених із важкого бетону:

Як правильно вибрати розмір блоку для будівництва?

Щоб конструкція була довговічною, під час проєктування та купівлі блоків враховуйте такі фактори:

• Тип ґрунту та поверховість. Для масивних дво- та триповерхових цегляних будинків на пучистих ґрунтах обирають блоки шириною 500–600 мм. Для легких споруд (гаражі, лазні, дерев'яні будинки) часто достатньо ширини 300–400 мм.
• Специфіка монтажу. Довгі блоки (2400 мм) дозволяють звести фундамент у найкоротші терміни, оскільки мінімізують кількість стиків. Короткі добірні елементи (900 мм і 1200 мм) незамінні для виведення кутів і заповнення складних простінків.
• Використання спецтехніки. Вага великого блоку ФБС 24.6.6 впритул наближається до двох тонн. Вручну встановити такий елемент неможливо – знадобиться оренда потужного крана. Якщо під'їзд техніки до ділянки ускладнений, має сенс розглянути блоки меншого формату.

Чому важливо точно знати розміри ЗБ блоків?

• Точні габарити залізобетонних виробів (ЗБВ) регламентуються державними стандартами (ГОСТ, ДСТУ). Знання цих параметрів дозволяє вирішити відразу кілька найважливіших завдань:
• Точний розрахунок навантажень. Товщина і вага блоку визначають несучу здатність фундаменту будівлі.
• Економія бюджету. Правильний підбір мінімізує кількість залишків і виключає витрати на зайвий матеріал.
• Оптимізація логістики. Вага та габарити ЗБВ є критичними для вибору спецтехніки (вантажопідйомність автокрана, об’єм кузова вантажівки).

Поради щодо контролю якості при купівлі

При отриманні залізобетонних блоків обов'язково виміряйте їхні реальні габарити рулеткою. Відхилення від ГОСТ (ДСТУ) по довжині не повинні перевищувати 13 мм, по ширині та висоті – 8 мм. Наявність серйозних дефектів, оголеної арматури або глибоких тріщин (більше 0,1 мм) свідчить про порушення технології виробництва. Купуйте ЗБВ тільки у перевірених заводів-виробників, готових надати паспорт якості на кожну партію продукції.

Правильний вибір розмірів залізобетонних блоків – це гарантія безпеки та стабільності всієї будівлі на багато десятиліть.
